電子吊秤由于現場條件吊車的結構和使用情況以及要求粉度不同，因此，傳感器的數量和安地形式也不相同。為了設計方便起見，下面介紹幾種電子吊秤的結構形式。
(一)單吊式電子吊砰

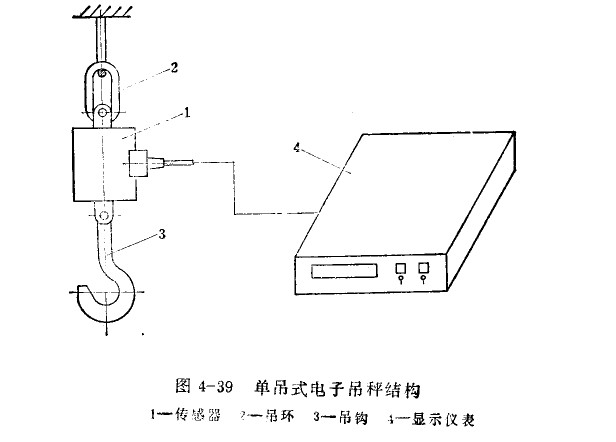

單吊式電子吊秤的結構見圖4-39所示。圖中，單吊式電子吊秤采用丁一組拉式傳感器作為一次承重元件的。傳感器的頂端吊環2直接與吊車的吊鉤所連接，傳感器底端的小吊鉤3吊掛載，傳感器的輸出線接至顯爾儀表4的信號輸入端。
(二)吊架式電子吊秤
吊架式電于觸秤的結構見圖4-41所款。從圖中不難看出被秤量物是煉鋼廠的鋼水濺里盛著的鋼水。兩組傳感根1安裝在場架2上．鋼水罐水吊裝在兩織吊鉤4上，吊鉤安裝在框架5上．重力可通過吊鉤、框架加在傳感器上，兩組傳感甜輸出信號是串聯的 傳感器的輸出線接至二次顯示儀表6的信號輸入端。
(三)連桿式電子吊秤

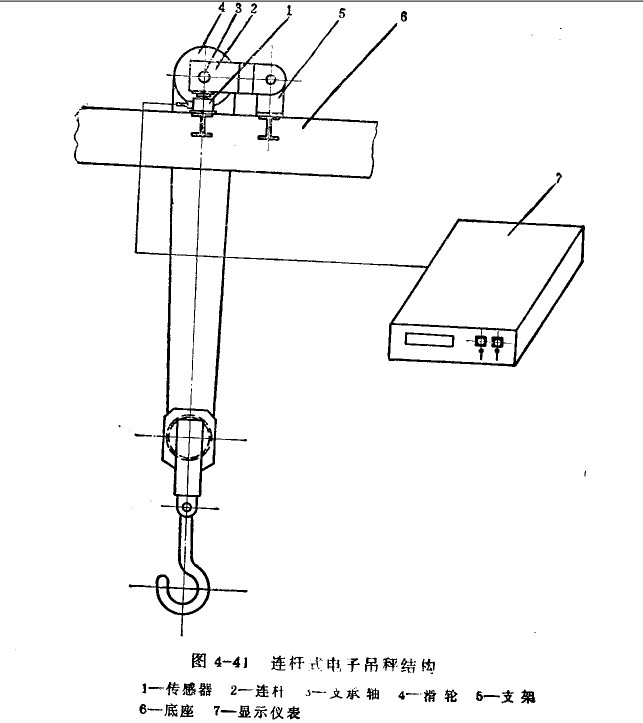

這桿傳力式電子吊秤的結構見圖4-41所示，從圖中不難看出，傳感器兩租安裝在連桿2的前端，文承軸3將動滑輪4連接在一起，安裝在連桿上， 連桿的支點利用銷助鉸接在支架5上，支架利網螺栓固定在可移動式小車認底座6號，重量通過吊鉤、動滑輪 鋼絲繩、連桿加任承重傳感器上。傳感器的信號輸出線接至二次顯示儀表7的信號輸入端.
