一、項目概述根據現場工況及對吊具尺寸的測量核驗，采用吊具兩處動滑輪組進行改造后直接稱重的方式，替代原有固定點連接的作業方式，并保障起吊安全的情況下不影響原有現場作業效率。改造后的計量系統整體精度符合常規20噸電子吊秤（e=1kg）的允差標準要求，精度可達到千分之一的計量需求。計量系統具備自動計量功能，將實時數據和計量結果根據需要通過互聯網云端發送給計算機和輔助顯示屏。
該儀表為直流便攜式儀表，蓄電池供電、點陣式顯示、中文菜單操作、自帶打印機、自帶中文輸入法(可輸入單位名稱等),誤差調整可在儀表上通過鍵盤來實現；所有規格產品的首次開機分辨率為檢定分度值，另外具有1/10 倍率分度值的顯示功能。稱重顯示器帶有一個標準的 RS-232C 通訊接口。RS-232C 接口與微型計算機聯機后，儀表把稱重?cái)?shù)據或其它信息通過 RS-232C 接口傳輸給微型計算機，實現計算機的計量管理。也可通過儀表自帶無線上次數據功能，把稱重?cái)?shù)據發送至互聯網云端，實現遠程稱重?cái)?shù)據的管理也可提供網絡對接協議把稱重?cái)?shù)據發送至客戶的管理系統。主要有去皮、累加、分類、打印、零點自動跟蹤、負稱、斷電數據保護、超載報警、設定超載報警值、順序打印碼單、實時時鐘、實時電量顯示、自動關機等功能
二、使用環境條件、工作條件
溫度范圍：-30℃～60℃
本產品可廣泛應用于港口碼頭、交通運輸、冶金工業、鋼材市場、倉儲煤碳、造紙和工礦企業等領域的裝卸貨物計量，工藝流程計量，及倉庫存儲計量等。室內、外均可使用。
三、技術規范
（一）雙吊鉤組計量系統改造內容
1、對現場吊具略加改動，將吊具的左右兩個滑輪組進行改造，在保障安全與對原滑輪組結構不改變的情況下加裝4只魚背式稱重傳感器，現場需要2根高強度經過探傷的加長軸來更換原滑輪軸，以便加裝傳感器使其受力，換輪組的相關需求尺寸由供方提供。相關的機加工配套連接件由我方提供。
2、系統有 2組配套稱重主體與 1 臺無線稱重顯示器，采用10噸+10噸的雙秤合一計量方式，計量系統總噸位20噸， 秤體采用可循環充電高能鋰電池供電，方便更換。如可架線可行，也可使用220V電源供電。

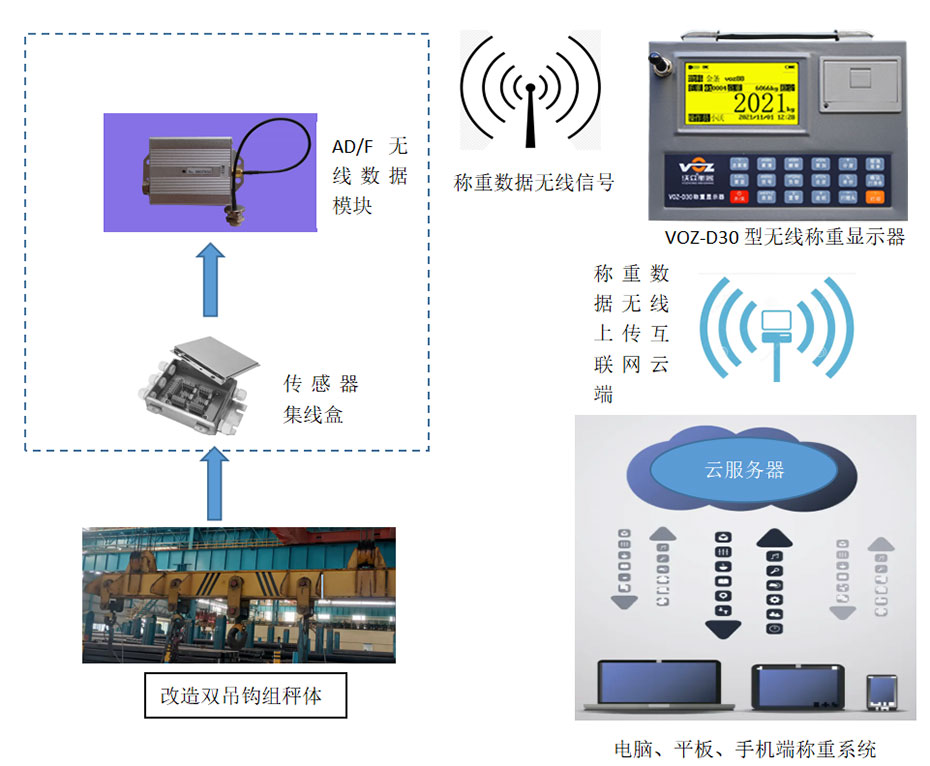

3、配套無線稱重顯示器，一臺稱重顯示器同時接收 2組秤的信號經處理后顯示總重量。稱重儀表有一個通訊機，接收兩2組秤的信號，儀表開機默認為雙秤體模式，并具有無線數據上傳模塊，可將儀表處理后的稱重?cái)?shù)據上傳至互聯網。并具有232數據有線連接的接口。
4、計量系統的其他功能要求及配置：
稱重儀表放置于計量室，儀表需要自動計量取重，考慮到無線距離不受限制，稱重儀表的數據發送采用無線數傳的方式，稱重儀表負責分發數據給顯示大屏，及上傳至互聯網云端，電腦端、手機端、平板電腦端安裝我公司提供的稱重系統，便可采集到該秤的稱重?cái)?shù)據并實時顯示出來。根據作業的需要，可選配無線稱重大屏，及其它可聯網的顯示設備
5、特色功能：數據聯網終端具有遠程置零功能，提供手機及電腦端稱重軟件。
（三）主要技術參數
1、該計量系統包括：2 組秤體（每組秤體主要含滑輪軸、軛板、整套機械件，2只魚背式稱重傳感器、集線盒、AD/F無線模塊，電源接線板等電器部件）系統穩定時間（相應時間）：鑒定分度值為1Kg,當實際分度值為1e時，讀數穩定時間小于3秒。
準確度等級：OIML III 級; 標準穩定時間<10s，
通訊頻點：不少于100個無線通訊頻點
供電方式：儀表內置可充電電池組；秤體采用 8.4V/10Ah 可充電大容量鋰電池供電
打印功能：自帶微型熱敏打印機； 數據接口：儀表自帶數據接口
稱重顯示器一臺（含主板，鍵盤、通訊機、微型打印機、儀表電池組等電器部件），定制稱重儀表的自動計量軟件。
2、技術指標
A．工作模式下作為20 噸，精度允差范圍符合 20 噸電子吊秤（檢定分度值 e=5kg）允差要求，最高精度可達1‰。
B．秤體和稱重顯示器之間的無線傳輸距離：開闊地不低于 100 米；
C．稱重顯示器和顯示大屏無線距離空曠地大于 150 米，儀表所處位置有4G信號的情況下，儀表即可上傳數據至互聯網云端，無距離限制。
D．超載報警,分辨率可調；
E．工作等級：M6 級
F．安全過載：200%F.S 極限過載： 400%F.S 清零范圍：20%F.S
G．無線數據傳輸裝置：頻率點符合國家電信部（1998）178號文件規定的450MHZ，無遮擋物時，無線傳輸100～800米。發射裝置電源：可充電理電池。
稱重儀表技術指標
A．液晶顯示器（字高25MM，帶背光）、中文光標、皮重、毛重、凈重、日期、時間等，毛重零位指示。
B．包括數字鍵及功能鍵，按鍵有聲音反饋。8位標識號輸入，按標識號顯示，累計重量調顯，累計重量打印。自動診斷、自動零點跟蹤、動態檢測及數字濾波。
C．顯示分度數：1000-10，可選，分度值：0.5-20kg。
D．9999筆數據存儲（序號、時間、日期、標識號、毛重、皮重、凈重）。實時時鐘電路，斷電保護，電池備份RAM，長時間保存數據。內置充電電路，接通交流電充電，充電足夠后一次可使用60H。內/外部設定校正功能。
E．內置微型針式打印機
F．自動休眠：秤體節電運行，超時自動關機。
傳感器技術指標：
靈敏度：2.00±0.010 非線性：±0.03%FS 滯后：±0.03%FS
重復性：±0.02%FS 蠕變：±0.03%FS 零點輸出：±1.00%FS
零點溫度系數：±0.03%FS/10℃ 額定輸出溫度系數：±
輸入電阻：385±10 輸出電阻：350±3
使用溫度范圍：-50℃～150℃ 安全過載：170%F.S
極限過載：400%F.S 連接電纜：Φ5.4（6）*5m(10)m
